فونداسیون ساختمان، به عنوان پایه و اساس هر ساخت و سازی، نقش بسیار مهمی در استحکام و پایداری سازه ایفا می‌کند. شناخت انواع فونداسیون و نحوه طراحی و اجرای آن‌ها از اهمیت بالایی برخوردار است. در این مقاله، به بررسی جزئیات مربوط به فونداسیون ساختمان، انواع مختلف آن و نکات کلیدی در طراحی فونداسیون و اجرای فونداسیون خواهیم پرداخت.
۱- اهمیت فونداسیون در ساختمان سازی
فونداسیون یکی از اصولی‌ترین جنبه‌های مهندسی عمران و ساختمان‌سازی است. مسئولیت فونداسیون، انتقال بارهای سازه به خاک و همچنین ایجاد ثبات برای ساختمان است. با توجه به تنوع نوع زمین، آب‌وهوای منطقه و بارهای وارده، انتخاب صحیح نوع فونداسیون و طراحی اصولی آن می‌تواند از بروز مشکلات جدی مانند نشست یا شکستن سازه جلوگیری کند. در این مقاله، ما به بررسی جامع انواع فونداسیون ساختمان و نکات مهم در طراحی و اجرای آن‌ها خواهیم پرداخت.
۲- فونداسیون چیست؟

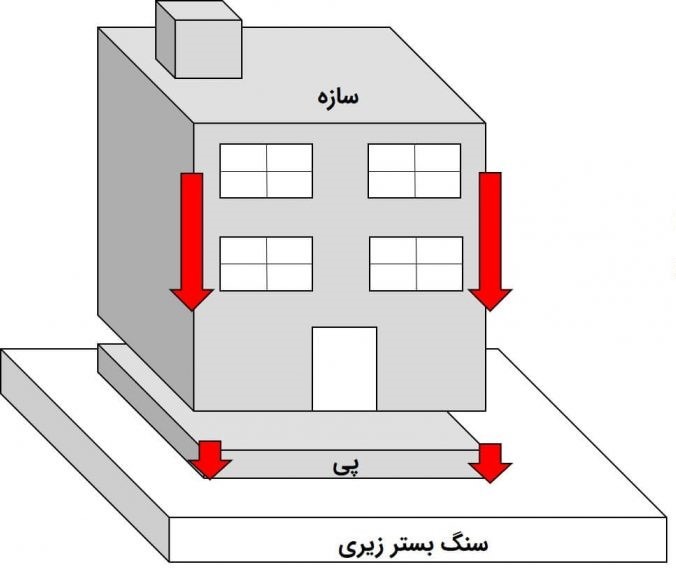

فونداسیون ساختمان، ساختار زیرزمینی است که بارهای سازه را به زمین منتقل می‌کند. این زیرساخت، به نوعی حکم پایگاه پروژه را دارد و باید به گونه‌ای طراحی و اجرا شود که قادر به تحمل بارهای دینامیک و استاتیک باشد. طراحی فونداسیون، به نوع خاک، وزن ساختمان و نوع بارهای وارده بستگی دارد. فونداسیون‌ها می‌توانند به دو دسته اصلی تقسیم شوند: فونداسیون سطحی و فونداسیون عمیق.
۳- انواع فونداسیون ساختمان
در این بخش، به بررسی انواع فونداسیون‌های موجود در ساختمان‌سازی خواهیم پرداخت. فونداسیون‌ها به طور کلی به دو دسته اصلی تقسیم می‌شوند:
فونداسیون‌های سطحی:
این نوع فونداسیون‌ها، بار ساختمان را مستقیماً به لایه‌های سطحی خاک منتقل می‌کنند. فونداسیون‌های سطحی معمولاً برای سازه‌های سبک و خاک‌های با ظرفیت باربری مناسب استفاده می‌شوند. انواع فونداسیون‌های سطحی عبارتند از:

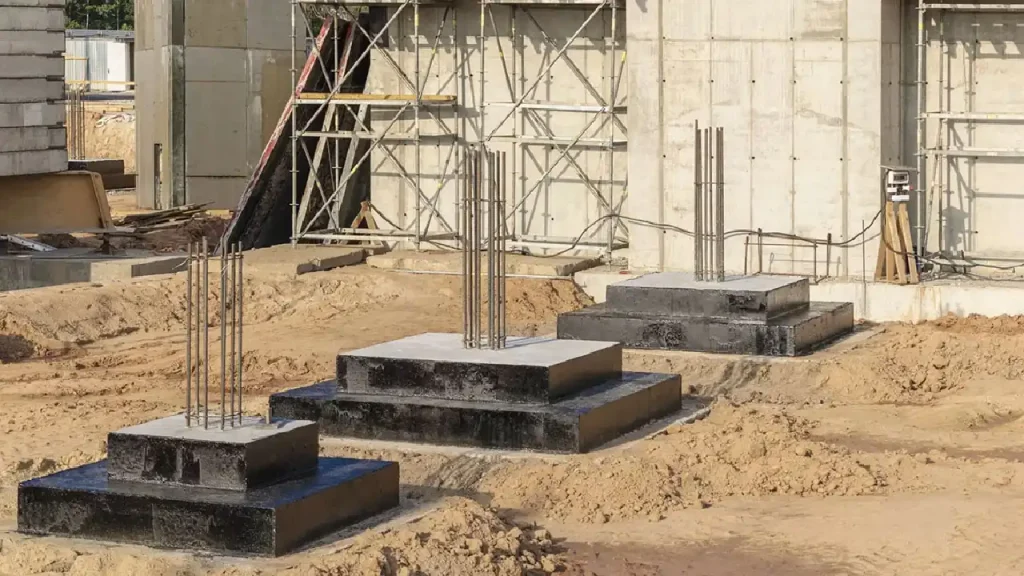

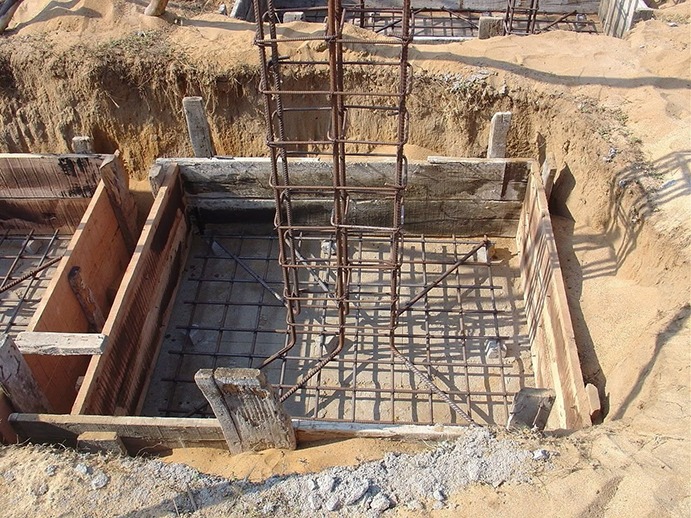

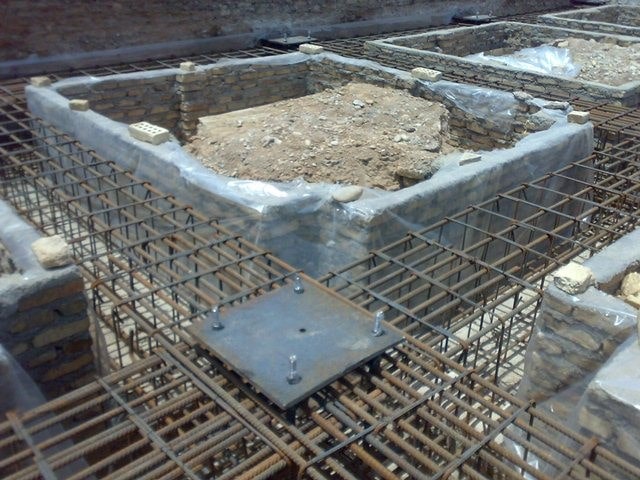

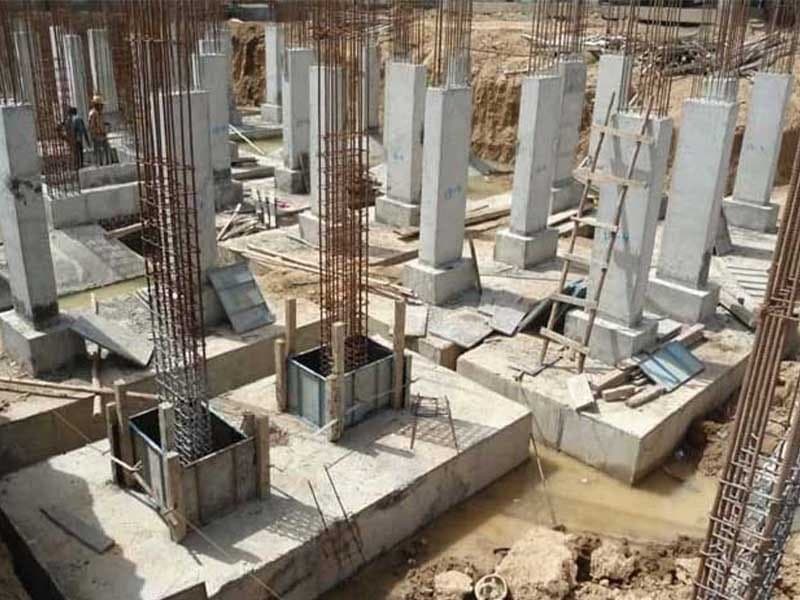

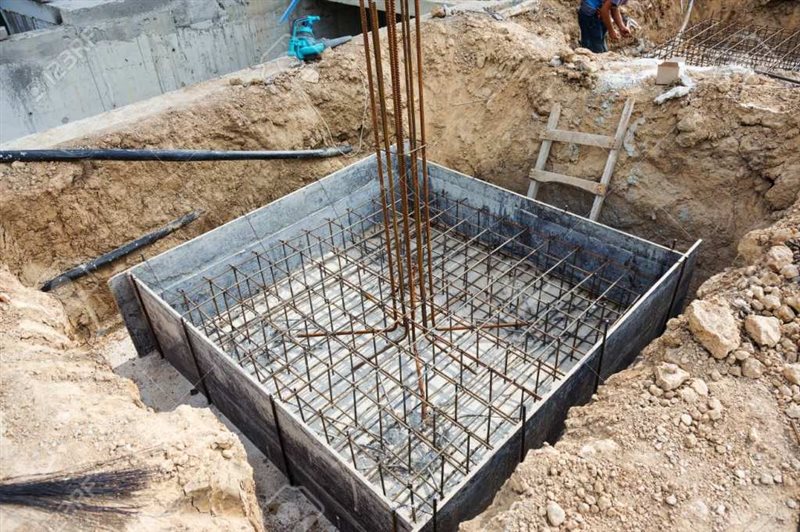

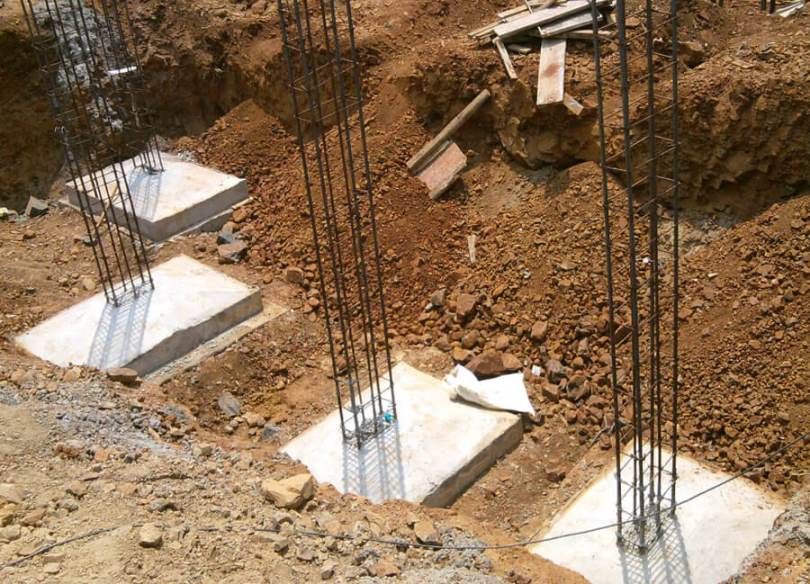

فونداسیون منفرد: این نوع فونداسیون، برای هر ستون به صورت جداگانه اجرا می‌شود.

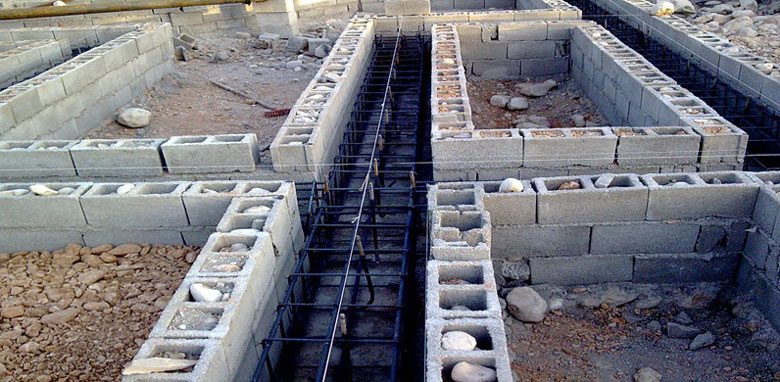

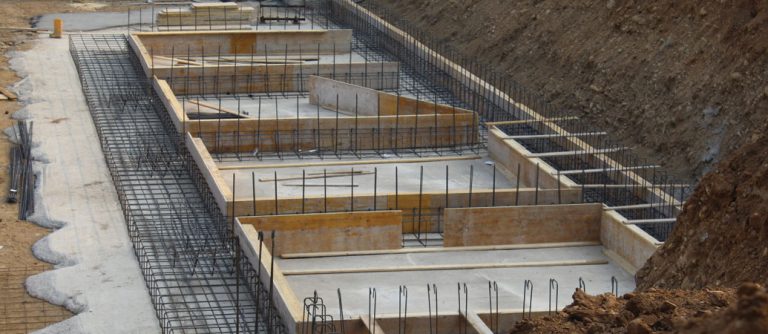

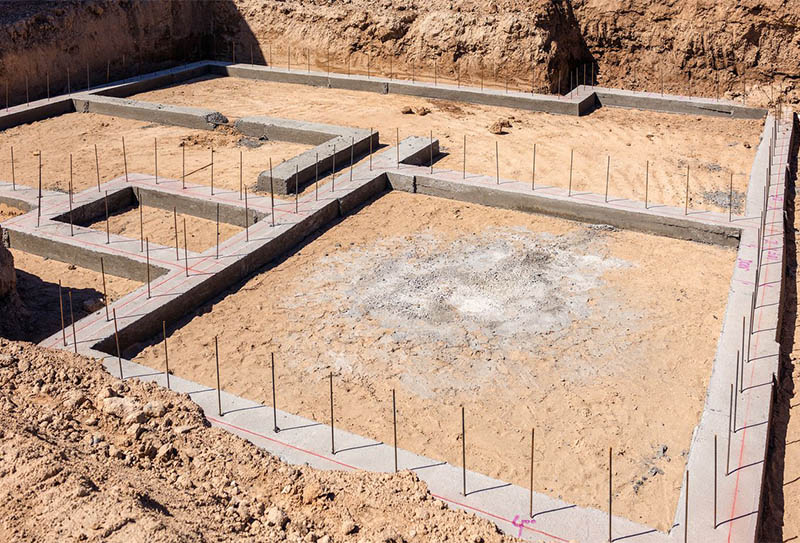

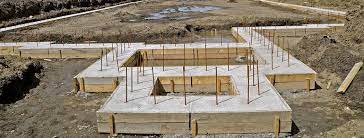

فونداسیون نواری: این نوع فونداسیون، به صورت نواری در زیر دیوارها اجرا می‌شود.

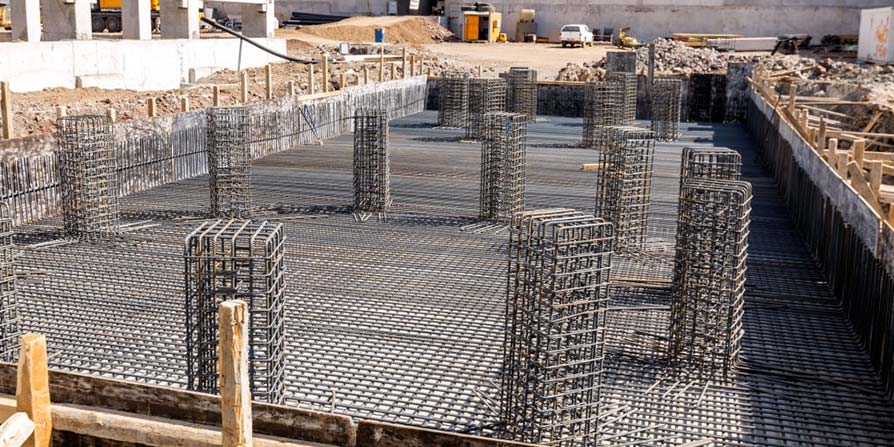

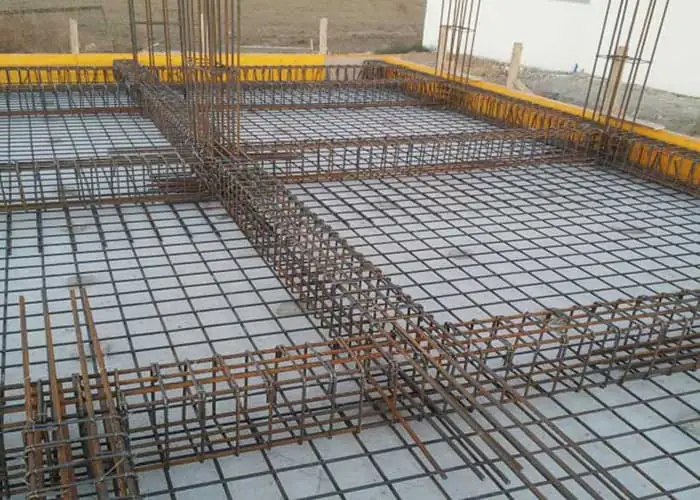

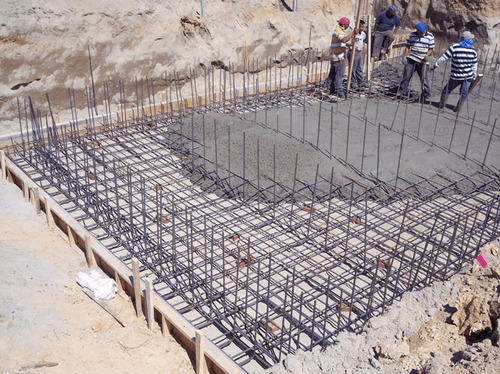

فونداسیون گسترده: این نوع فونداسیون، تمام سطح زیر ساختمان را پوشش می‌دهد و بار ساختمان را به طور یکنواخت به خاک منتقل می‌کند. فونداسیون گسترده معمولاً برای خاک‌های ضعیف و سازه‌های سنگین استفاده می‌شود.
فونداسیون‌های عمیق:
این نوع فونداسیون‌ها، بار ساختمان را به لایه‌های عمیق‌تر و مقاوم‌تر خاک منتقل می‌کنند. فونداسیون‌های عمیق معمولاً برای سازه‌های سنگین، خاک‌های ضعیف و زمانی که لایه‌های سطحی خاک مناسب برای تحمل بار نیستند، استفاده می‌شوند. انواع فونداسیون‌های عمیق عبارتند از:

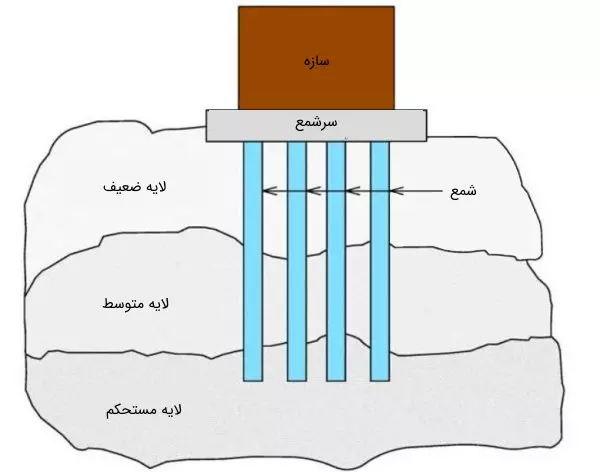

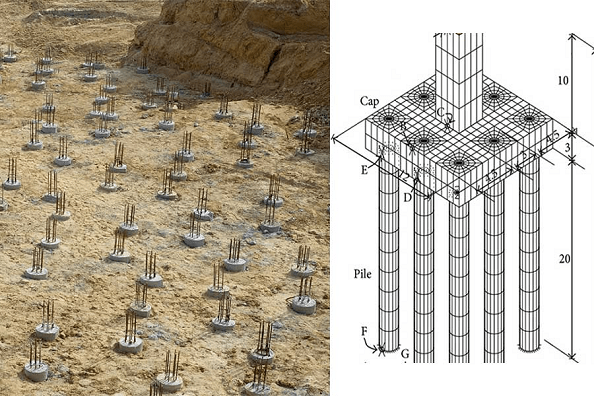

شمع‌ها: شمع‌ها، ستون‌های بلندی هستند که به صورت عمودی در خاک کوبیده یا درجا ریخته می‌شوند. شمع‌ها بار ساختمان را از طریق اصطکاک جداره و مقاومت نوک به خاک منتقل می‌کنند.
کیسون‌ها: کیسون‌ها، سازه‌های جعبه‌ای شکل بزرگی هستند که در زمین حفر و سپس با بتن پر می‌شوند. کیسون‌ها معمولاً برای سازه‌های بسیار سنگین مانند پل‌ها استفاده می‌شوند.
دیوارهای دیافراگمی: دیوارهای دیافراگمی، دیوارهای بتنی مسلح هستند که در زمین حفر و سپس با بتن پر می‌شوند. دیوارهای دیافراگمی معمولاً برای جلوگیری از ریزش خاک در گودبرداری‌های عمیق و همچنین به عنوان فونداسیون استفاده می‌شوند.
۴- نکات کلیدی در طراحی فونداسیون
تجزیه و تحلیل خاک: قلب تپنده طراحی فونداسیون
تجزیه و تحلیل خاک یکی از مراحل اولیه و مهم در طراحی فونداسیون ساختمان به شمار می‌آید. این مرحله شامل آزمایش‌هایی مانند آزمایش نفوذ استاندارد (SPT) و آزمایش تراکم خاک است که به تعیین ویژگی‌های خاک و قابلیت تحمل بار کمک می‌کند.
تجزیه و تحلیل خاک یکی از مهم‌ترین و حساس‌ترین مراحل در طراحی فونداسیون ساختمان است. این فرآیند شامل مجموعه‌ای از آزمایش‌ها و بررسی‌ها می‌شود که هدف آن شناخت دقیق خصوصیات مکانیکی و فیزیکی خاک محل احداث پروژه است. این شناخت دقیق، پایه و اساس انتخاب نوع فونداسیون مناسب، تعیین ابعاد آن و در نهایت، تضمین پایداری سازه در برابر نیروهای وارده است.
اهمیت تجزیه و تحلیل خاک
تعیین ظرفیت باربری خاک:
ظرفیت باربری خاک، حداکثر فشاری است که خاک می‌تواند بدون ایجاد تغییر شکل‌های زیاد یا شکست تحمل کند. این پارامتر برای طراحی ابعاد فونداسیون و اطمینان از عدم نشست بیش از حد سازه ضروری است.
شناسایی نوع خاک و لایه‌بندی آن:
خاک‌ها انواع مختلفی دارند (رسی، ماسه‌ای، لای و غیره) و هر کدام رفتار متفاوتی تحت بارگذاری از خود نشان می‌دهند. شناخت نوع خاک و نحوه لایه‌بندی آن در عمق‌های مختلف، به مهندسان کمک می‌کند تا مدل دقیق‌تری از رفتار خاک در زیر سازه ایجاد کنند.
تعیین میزان نشست خاک:
نشست خاک، فرونشست عمودی سطح زمین در اثر بارگذاری است. تخمین دقیق میزان نشست خاک، برای جلوگیری از آسیب به سازه و ایجاد ترک در دیوارها و سقف‌ها ضروری است.
بررسی سطح آب زیرزمینی:
وجود آب زیرزمینی می‌تواند تأثیر زیادی بر مقاومت و پایداری خاک داشته باشد. همچنین، سطح بالای آب زیرزمینی می‌تواند باعث خوردگی بتن و میلگردها در فونداسیون شود.
تعیین زاویه اصطکاک داخلی و چسبندگی خاک:
این دو پارامتر، مقاومت برشی خاک را نشان می‌دهند و در محاسبات پایداری فونداسیون در برابر لغزش و واژگونی مورد استفاده قرار می‌گیرند.
مراحل و روش‌های تجزیه و تحلیل خاک
مطالعات اولیه و جمع‌آوری اطلاعات:
در این مرحله، اطلاعات مربوط به زمین‌شناسی منطقه، نقشه‌های توپوگرافی، گزارش‌های مربوط به پروژه‌های مشابه در نزدیکی محل و اطلاعات تاریخی مربوط به خاک جمع‌آوری می‌شود.
حفاری گمانه‌ها:
گمانه‌ها، چاه‌های عمودی هستند که به منظور نمونه‌برداری از خاک در عمق‌های مختلف حفر می‌شوند. عمق و تعداد گمانه‌ها بستگی به نوع سازه و شرایط زمین دارد.
نمونه‌برداری از خاک:
نمونه‌برداری از خاک به دو صورت انجام می‌شود:
نمونه‌های دست‌خورده: این نمونه‌ها برای آزمایش‌های شناسایی نوع خاک و تعیین درصد رطوبت استفاده می‌شوند.
نمونه‌های دست‌نخورده: این نمونه‌ها با دقت زیادی برداشته می‌شوند تا ساختار طبیعی خاک حفظ شود. از این نمونه‌ها برای آزمایش‌های تعیین مقاومت برشی، تراکم‌پذیری و سایر خواص مکانیکی استفاده می‌شود.
آزمایش‌های آزمایشگاهی:
بر روی نمونه‌های خاک، آزمایش‌های مختلفی انجام می‌شود تا خواص فیزیکی و مکانیکی آن تعیین شود.
تهیه گزارش تجزیه و تحلیل خاک:
پس از انجام آزمایش‌های لازم، یک گزارش جامع تهیه می‌شود که شامل اطلاعات زیر است:
شرح شرایط زمین‌شناسی منطقه.
مشخصات گمانه‌ها و محل آن‌ها.
نتایج آزمایش‌های آزمایشگاهی و صحرایی.
لایه‌بندی خاک و تعیین نوع خاک در هر لایه.
سطح آب زیرزمینی.
توصیه‌های مربوط به نوع فونداسیون مناسب، ظرفیت باربری مجاز خاک، میزان نشست احتمالی و ملاحظات اجرایی.
نکات مهم در تجزیه و تحلیل خاک
استفاده از متخصصین مجرب: تجزیه و تحلیل خاک یک کار تخصصی است و باید توسط مهندسین ژئوتکنیک مجرب انجام شود.
انجام آزمایش‌های کافی: تعداد و نوع آزمایش‌ها باید بر اساس نوع سازه و شرایط زمین تعیین شود.
توجه به جزئیات: در هنگام نمونه‌برداری و انجام آزمایش‌ها باید دقت زیادی به جزئیات شود تا از بروز خطا جلوگیری شود.
بررسی نتایج با دقت: نتایج آزمایش‌ها باید با دقت بررسی شوند و در صورت وجود هرگونه ابهام، آزمایش‌های بیشتری انجام شود.
به‌روزرسانی اطلاعات: در صورت تغییر شرایط زمین (مانند بارندگی‌های شدید یا زلزله)، باید آزمایش‌های خاک مجدداً انجام شود.
تجزیه و تحلیل خاک یک سرمایه‌گذاری ارزشمند است که می‌تواند از بروز خسارت‌های جبران‌ناپذیر در آینده جلوگیری کند. با انجام این فرآیند به صورت صحیح و دقیق، می‌توان فونداسیونی پایدار و ایمن برای ساختمان خود طراحی و اجرا کرد.
بارگذاری و نیروهای مؤثر: سنگ بنای طراحی فونداسیون
در طراحی فونداسیون، تعیین دقیق بارها و نیروهای وارده به سازه و انتقال صحیح آن‌ها به فونداسیون، از اهمیت ویژه‌ای برخوردار است. این نیروها ناشی از عوامل مختلفی هستند و درک صحیح ماهیت و نحوه اعمال آن‌ها، به مهندسان کمک می‌کند تا فونداسیونی ایمن، پایدار و اقتصادی طراحی کنند.
طراحی فونداسیون باید بر اساس بارهای دینامیک و استاتیک که از طرف ساختمان به فونداسیون وارد می‌شوند، انجام گیرد. انتخاب مناسب تاثیرات ناشی از بارها، به ویژه در زمین‌های با ویژگی‌های خاص، امری حیاتی است.
انتقال بارها به فونداسیون
تحلیل سازه:
برای تعیین نحوه انتقال بارها از سازه به فونداسیون، باید تحلیل سازه انجام شود. تحلیل سازه می‌تواند به صورت دستی یا با استفاده از نرم‌افزارهای تحلیل سازه انجام شود.
تعیین نیروهای عکس‌العمل تکیه‌گاهی:
در تحلیل سازه، نیروهای عکس‌العمل تکیه‌گاهی در محل اتصال ستون‌ها به فونداسیون تعیین می‌شوند. این نیروها، بارهای وارده به فونداسیون هستند.
طراحی فونداسیون:
با داشتن بارهای وارده به فونداسیون، می‌توان فونداسیون را به گونه‌ای طراحی کرد که بتواند این بارها را به ایمن‌ترین شکل به خاک منتقل کند.
اهمیت تعیین دقیق بارها و نیروها
تعیین دقیق بارها و نیروهای مؤثر، از اهمیت بسیار زیادی در طراحی فونداسیون برخوردار است. تخمین نادرست بارها می‌تواند منجر به طراحی غیرایمن و غیراقتصادی فونداسیون شود.
طراحی غیرایمن: اگر بارها کمتر از مقدار واقعی تخمین زده شوند، فونداسیون ممکن است نتواند بارهای وارده را تحمل کند و دچار شکست شود.
طراحی غیراقتصادی: اگر بارها بیشتر از مقدار واقعی تخمین زده شوند، فونداسیون بیش از حد بزرگ و گران خواهد بود.
بنابراین، مهندسان باید با دقت و حوصله، تمام بارها و نیروهای مؤثر را تعیین کرده و در طراحی فونداسیون در نظر بگیرند.
انتخاب نوع فونداسیون: کلیدی برای پایداری و ایمنی سازه
انتخاب نوع فونداسیون مناسب، یکی از مهم‌ترین تصمیمات در فرآیند طراحی یک ساختمان است. فونداسیون، به عنوان بخش زیرین و پنهان سازه، نقش حیاتی در انتقال بارها از ساختمان به زمین و توزیع یکنواخت آن‌ها دارد. انتخاب صحیح نوع فونداسیون، پایداری، ایمنی و عمر مفید ساختمان را تضمین می‌کند، در حالی که انتخاب نادرست می‌تواند منجر به مشکلات جدی مانند نشست، ترک خوردگی و حتی تخریب سازه شود.
انتخاب نوع فونداسیون بر اساس ویژگی‌های زمین، نوع ساختمان و بارگذاری انجام می‌شود. این انتخاب مستلزم بررسی دقیق اطلاعات موجود و در نظر گرفتن عواملی از قبیل آب‌های زیرزمینی، نوع مصالح و پایداری خاک است.
عوامل مؤثر در انتخاب نوع فونداسیون
انتخاب نوع فونداسیون مناسب، نیازمند بررسی دقیق و جامع عوامل مختلفی است که می‌توان آن‌ها را به شرح زیر دسته‌بندی کرد:
شرایط خاک
نوع خاک: نوع خاک (رسی، ماسه‌ای، لای، سنگی و غیره) مهم‌ترین عامل در انتخاب نوع فونداسیون است. هر نوع خاک، ظرفیت باربری، میزان نشست‌پذیری و رفتار متفاوتی تحت بارگذاری دارد.
ظرفیت باربری خاک: ظرفیت باربری خاک، حداکثر فشاری است که خاک می‌تواند بدون ایجاد تغییر شکل‌های زیاد یا شکست تحمل کند. این پارامتر، تعیین‌کننده ابعاد فونداسیون و میزان بار قابل تحمل توسط آن است.
میزان نشست خاک: نشست خاک، فرونشست عمودی سطح زمین در اثر بارگذاری است. تخمین دقیق میزان نشست خاک، برای جلوگیری از آسیب به سازه و ایجاد ترک در دیوارها و سقف‌ها ضروری است.
سطح آب زیرزمینی: سطح بالای آب زیرزمینی می‌تواند تأثیر زیادی بر مقاومت و پایداری خاک داشته باشد. همچنین، سطح بالای آب زیرزمینی می‌تواند باعث خوردگی بتن و میلگردها در فونداسیون شود.
لایه‌بندی خاک: نحوه لایه‌بندی خاک در عمق‌های مختلف، می‌تواند بر انتخاب نوع فونداسیون تأثیرگذار باشد. به عنوان مثال، اگر یک لایه ضعیف خاک در عمق مشخصی وجود داشته باشد، ممکن است نیاز به استفاده از فونداسیون عمیق باشد.
ویژگی‌های سازه
نوع سازه: نوع سازه (مسکونی، تجاری، صنعتی، پل و غیره) تأثیر زیادی بر نوع فونداسیون دارد. سازه‌های سنگین و مرتفع، نیاز به فونداسیون‌های قوی‌تر و پیچیده‌تری دارند.
بارگذاری سازه: مقدار و نوع بارهای وارده به سازه (بارهای مرده، زنده، باد، زلزله و غیره)، تعیین‌کننده ابعاد و نوع فونداسیون است.
حساسیت سازه به نشست: برخی از سازه‌ها، مانند تجهیزات حساس صنعتی، نسبت به نشست بسیار حساس هستند و نیاز به فونداسیون‌هایی دارند که میزان نشست را به حداقل برسانند.
شرایط محیطی
اقلیم منطقه: شرایط آب و هوایی منطقه، مانند میزان بارندگی، دمای هوا و احتمال یخبندان، می‌تواند بر انتخاب نوع فونداسیون تأثیرگذار باشد. به عنوان مثال، در مناطق سردسیر، باید از فونداسیون‌هایی استفاده کرد که در برابر یخبندان مقاوم باشند.
زلزله‌خیزی منطقه: در مناطق زلزله‌خیز، باید از فونداسیون‌هایی استفاده کرد که در برابر نیروهای زلزله مقاوم باشند.
شرایط زمین‌شناسی منطقه: وجود گسل‌ها، رانش زمین و سایر پدیده‌های زمین‌شناسی، می‌تواند بر انتخاب نوع فونداسیون تأثیرگذار باشد.
محدودیت‌های اجرایی
فضای موجود: فضای موجود برای اجرای فونداسیون، می‌تواند بر انتخاب نوع فونداسیون تأثیرگذار باشد. به عنوان مثال، در مناطق شهری با فضای محدود، ممکن است نیاز به استفاده از فونداسیون‌های خاص مانند شمع‌های درجا باشد.
تجهیزات و ماشین‌آلات موجود: نوع تجهیزات و ماشین‌آلات موجود، می‌تواند بر انتخاب نوع فونداسیون تأثیرگذار باشد.
هزینه: هزینه اجرای فونداسیون، یکی از عوامل مهم در انتخاب نوع فونداسیون است. مهندسان باید با در نظر گرفتن تمام عوامل دیگر، اقتصادی‌ترین نوع فونداسیون را انتخاب کنند.
مقررات و آیین‌نامه‌ها
انتخاب نوع فونداسیون باید مطابق با مقررات و آیین‌نامه‌های ملی و محلی باشد.
نکات مهم در انتخاب نوع فونداسیون
استفاده از متخصصین مجرب: انتخاب نوع فونداسیون یک کار تخصصی است و باید توسط مهندسین ژئوتکنیک و سازه مجرب انجام شود.
انجام آزمایش‌های کافی: برای تعیین دقیق خواص خاک، باید آزمایش‌های کافی انجام شود.
توجه به جزئیات: در هنگام بررسی اطلاعات و ارزیابی گزینه‌ها، باید دقت زیادی به جزئیات شود.
بررسی گزینه‌های جایگزین: همیشه باید گزینه‌های جایگزین برای نوع فونداسیون را بررسی کرد.
در نظر گرفتن هزینه: هزینه اجرای فونداسیون، یکی از عوامل مهم در انتخاب نوع فونداسیون است، اما نباید کیفیت و ایمنی فونداسیون را فدای هزینه کرد.
انتخاب نوع فونداسیون مناسب، تصمیمی حیاتی است که تأثیر زیادی بر پایداری و ایمنی سازه دارد. با بررسی دقیق عوامل مؤثر و استفاده از متخصصین مجرب، می‌توان فونداسیونی ایمن، پایدار و اقتصادی برای ساختمان خود طراحی و اجرا کرد.
۵- نکات کلیدی در اجرای فونداسیون
آماده‌سازی محل اجرا

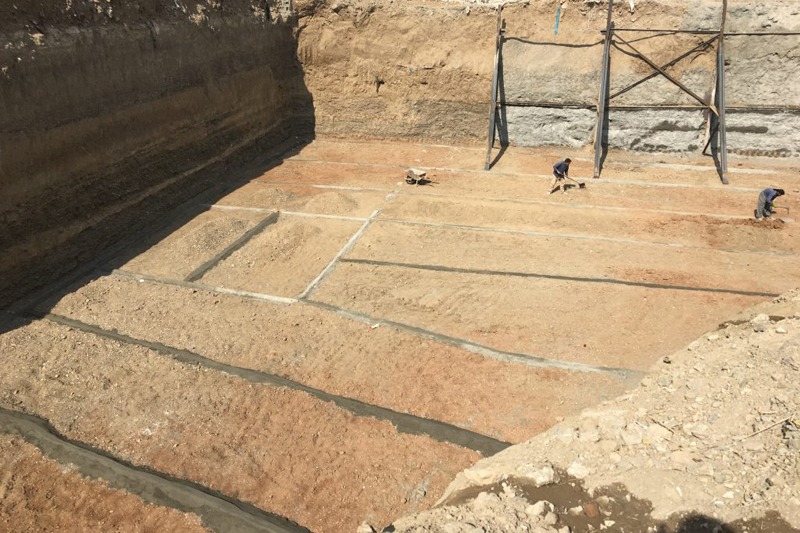

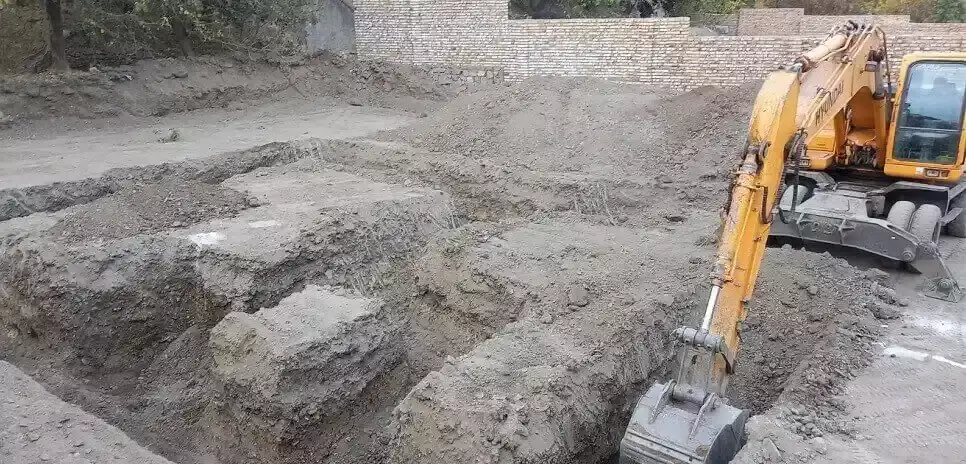

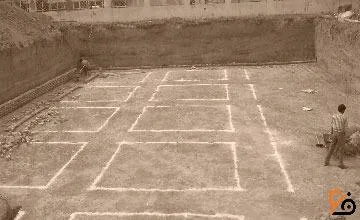

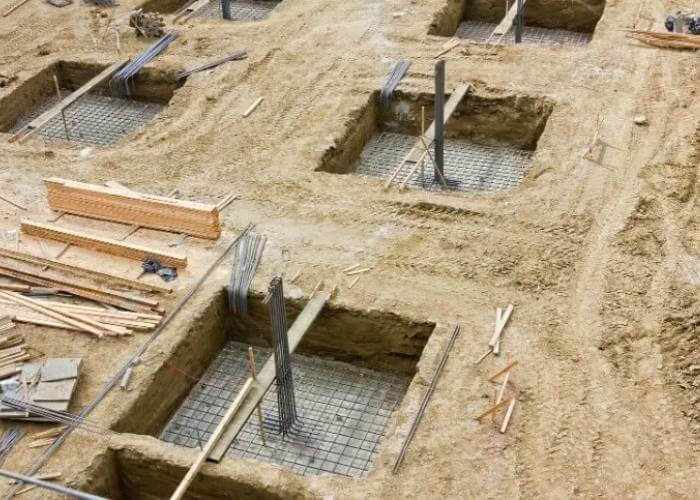

آماده‌سازی محل اجرا، نخستین گام حیاتی در اجرای فونداسیون است. این مرحله شامل تسطیح و رگلاژ زمین، گودبرداری تا عمق مورد نیاز و تراکم خاک برای ایجاد بستری مستحکم است. در صورت وجود آب‌های زیرزمینی، زهکشی مناسب نیز ضروری است. اجرای بتن مگر قبل از فونداسیون اصلی، سطحی صاف و تراز ایجاد کرده و از تماس مستقیم بتن با خاک جلوگیری می‌کند.هدف از این آماده‌سازی، ایجاد بستری یکنواخت و پایدار برای تحمل بارهای سازه است تا از نشست‌های نامتقارن و آسیب به سازه جلوگیری شود. این مرحله باید به دقت انجام شود تا خطرات ترک و نشست سازه کاهش یابد.
اجرای مراحل کار

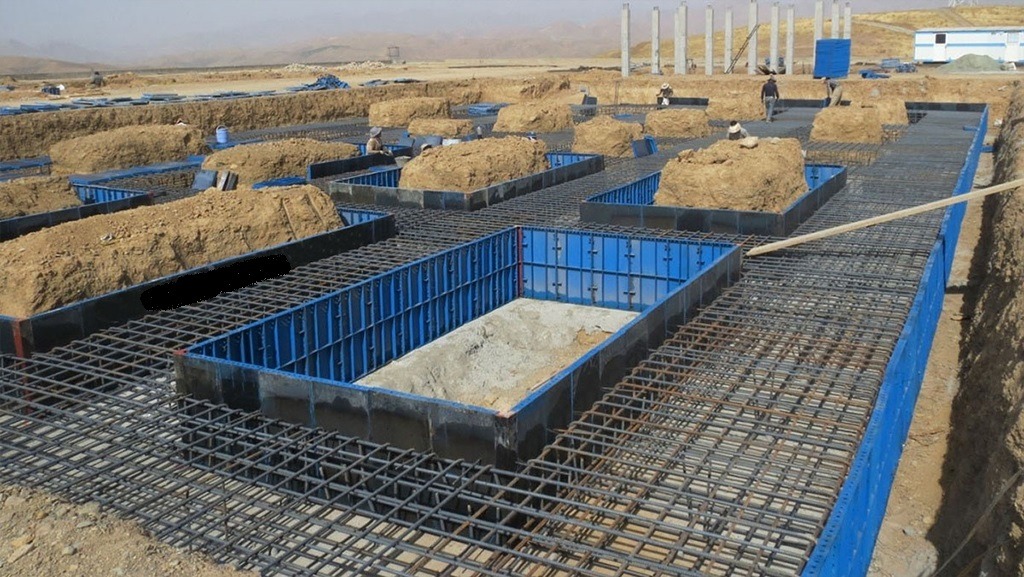

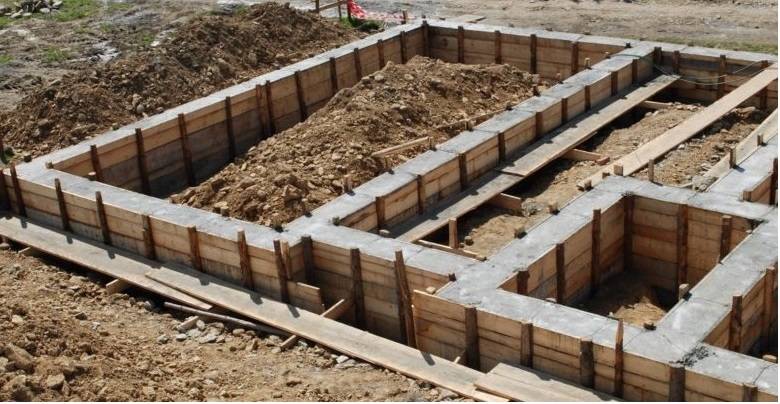

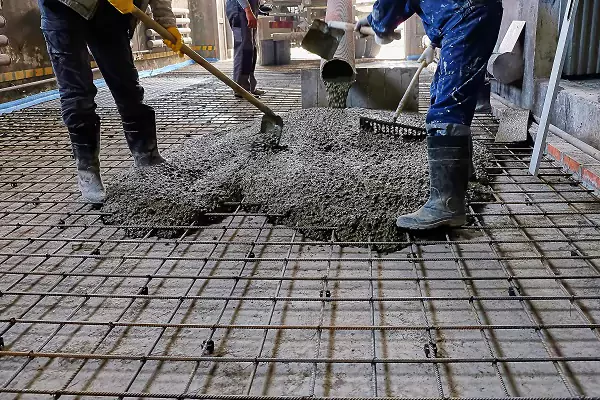

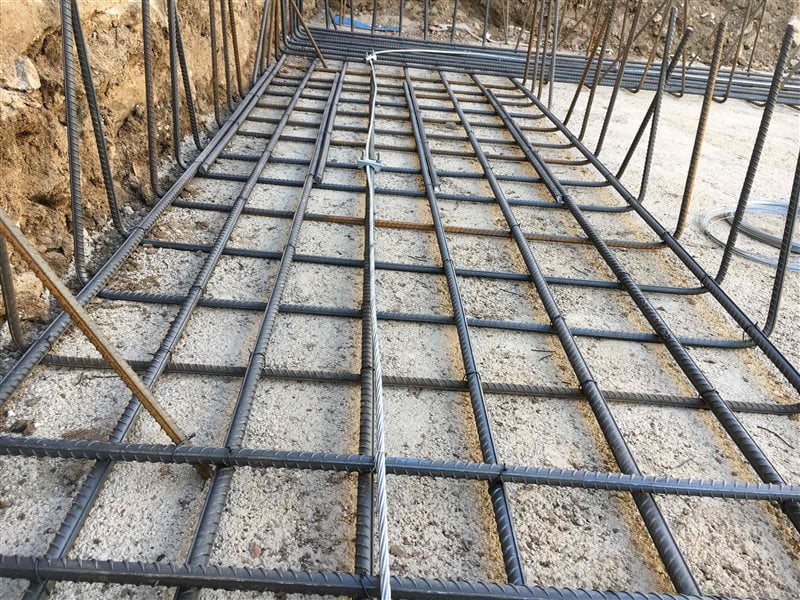

اجرای مراحل کار در فونداسیون شامل قالب‌بندی دقیق بر اساس نقشه‌ها، آرماتوربندی با رعایت کامل ابعاد و فاصله‌ها، و بتن‌ریزی با کیفیت و تراکم مناسب است. در قالب‌بندی، استحکام و آب‌بندی قالب‌ها اهمیت دارد تا از نشت شیره بتن جلوگیری شود. آرماتوربندی باید طبق نقشه‌ها انجام شده و از میلگردهای استاندارد استفاده شود.بتن‌ریزی نیز باید به صورت لایه‌ای و با ویبره زدن مناسب انجام شود تا از ایجاد حفرات هوا جلوگیری شود. رعایت این مراحل با دقت، استحکام و دوام فونداسیون را تضمین می‌کند. اجرای فونداسیون شامل مراحل مختلفی از جمله بتن‌ریزی و استفاده از میلگردهای تقویتی است. مدیریت صحیح در این مراحل و رعایت زمان‌بندی‌های لازم تاثیر زیادی بر کیفیت نهایی فونداسیون خواهد داشت.
نظارت و کنترل کیفیت
نظارت و کنترل کیفیت در اجرای فونداسیون، تضمین‌کننده‌ی انطباق کار با نقشه‌ها و استانداردهای فنی است. این فرآیند شامل بررسی کیفیت مصالح، دقت در قالب‌بندی و آرماتوربندی، و نظارت بر مراحل بتن‌ریزی و تراکم است. آزمایش‌های بتن (مانند آزمایش اسلامپ و مقاومت فشاری) نیز برای اطمینان از کیفیت بتن ضروری است. با نظارت دقیق و اعمال کنترل‌های کیفی، از استحکام، دوام و عملکرد صحیح فونداسیون اطمینان حاصل می‌شود و از بروز مشکلات آتی جلوگیری می‌گردد.
نظارت بر فرآیند اجرا و کنترل کیفیت مصالح استفاده شده در فونداسیون از اهمیت ویژه‌ای برخوردار است. به کمک نظارت‌های مداوم، می‌توان مشکلات را شناسایی و قبل از بروز مشکلات جدی، اقدام لازم را انجام داد.
نتیجه‌گیری
در این مقاله، به بررسی انواع فونداسیون ساختمان و نکات کلیدی در طراحی و اجرای آن‌ها پرداختیم. فونداسیون، به عنوان پایه و اساس هر ساختمان، نقش اساسی در پایداری و دوام سازه ایفا می‌کند. با انتخاب صحیح نوع فونداسیون و در نظر گرفتن نکات مهم در طراحی و اجرا، می‌توان به افزایش ایمنی و عمر مفید ساختمان کمک کرد. امیدواریم که این اطلاعات به شما در درک بهتر موضوع فونداسیون ساختمان و نحوه طراحی و اجرای آن‌ها کمک کند.
